FPC 0.3mmピッチ LVDS MIPI LCDケーブル 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P フレクス回路板

FPC 0.3mmピッチ LVDS MIPI LCDケーブル 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P フレクス回路板

0.3mmピッチFFCFFCケーブル

9p ffc fpcケーブル

11p ffc fpcケーブル

起源の場所:

中国

ブランド名:

RY

証明:

CE,ROHS

モデル番号:

RY-0.3 mm 二重層FPC

私達に連絡しなさい

引用を要求しなさい
プロダクト細部
タイプ:
FPC
銅の厚さ:
1/2オンス
穴の大きさ:
0.1 mm
線幅の最小限:
0.125mm
線間隔を最小限にする:
±0.05 mm
表面仕上げ:
浸水金 黄金塗装 薄金 金 OSP
層:
1-2層 (フレックスボード)
支払及び船積みの言葉
最小注文数量
取引可能な量
価格
Most favorable
パッケージの詳細
PE内側,紙箱外側
受渡し時間
支払の後の9-12日に出荷される
支払条件
L/C、T/T、Paypal、ウェスタン・ユニオン、
供給の能力
10000pcs
製品の説明

カスタマイズ FPC 層パラメータ
プロジェクト
処理能力
詳細なプロセス
求人数
1階から8階
層数は FPC ラインの数を示します.
FPC構造
片側
通常のプレートの厚さ0.08-0.12MM
2つの側面
通常のプレートの厚さ 0.1-0.2MM
3層
通常のプレートの厚さ 0.13-0.2MM
4 層
ワイヤーボディの基準厚さは0.2-0.25MMです.
5層
ワイヤーボディの基準厚さは0.24-0.28MMです
6層
ワイヤーボディの基準厚さは,0.28-0.33MMです
8 層
ワイヤーボディの基準厚さは0.35-0.4Mです
工芸工事
Fpcボードの厚さ
単面 0.08-0.12MM
FPCソフトボードの厚さ,測定面積などの強化材料の厚さを除く.
銅がない場合や 覆いフィルムがない場合,完成品の厚さは相応に減少します.
2) 白い覆いがある場合
シングルパネルの厚さは18mm,ダブルパネルの厚さは36mm増加します.
双面 0.1-0.2MM
基材 銅型薄膜の厚さ
12u ((1/3OZ),18μ ((1/ 2OZ),35μ ((1OZ))/70μ ((2OZ))
FPCライン層の銅ホイルの厚さを指します.
表面処理
シンクゴールド,シンクチーン,OSP
線パッドの表面にニッケルゴールド層を 沈めることで パッドが酸化するのを防ぎます
強化面积厚さ
強化面の総厚さ=FPCプレートの厚さ + 強化された厚さ
黄金の指を挿入して外すか,使用するために厚さを追加します.

プロセスのパラメータ

アパルチャー・トレランス (穴を切り抜ける)
±0.05mm
穴穴の許容量 (穴を通過して塗装されていない)
±0.05mm
位置穴とPADの許容量
±0.05mm
設計上の最小ライン幅/ライン間隔
1オンス 0.1/0.1mm±0.03mm
1/2オンス 0.06/0.06mm±0.02mm
1/3オンス 0.06/0.06mm
エッチング・トレランス
±0.02mm
テキストの順番の精度許容度
±0.2mm
溶接器の準確許容量
±0.05mm
FPCの厚さの許容量
±0.03mm
PI強化厚さの許容量
±0.03-0.05mm
鋼板とFR4強化材の厚さ容量
±0.05mm
適した強化プレートと指の窓を開ける容量
±0.2mm
レーザー (形状と穴) 容量
±0.05mm
衝撃コンートレランス (縁から縁まで) (鋼模具)
±0.1mm 精密膜 ±0.05mm
環境保護の要件
ROHS と REACH 規格を遵守する
熱圧試験
ROHS と REACH 規格を遵守する

私たちの会社:

RY 電子 テクノロジー 株式会社 は 10 年 の 経験 を 持つ 経験 豊富な 会社 で,設計,開発,生産 を 通し て 専用 ケーブル や コンネクタ の ソリューション を 製造 し て い ます.FFC/FPCケーブルなどの幅広い製品があります.,フラット・フレキシブル・リボン・ケーブル,LVDSケーブル,カスタマイズされたワイヤリング・ハーネス,JSTワイヤリング・ハーネス,モレックス・ケーブル・アセンブリ,円形コネクタ,ISOBUSコネクタ,マイクロ・コアキシャルコネクタなど

幅広い業界の関与と豊富な知識により 私たちは顧客に 最高級の信頼性の高いカスタマイズされたオプションを提供することに 専念していますパーソナライズされたケーブルとコネクタソリューションが必要ですか?卓越したサービスと優れた製品でご利用いただけます.

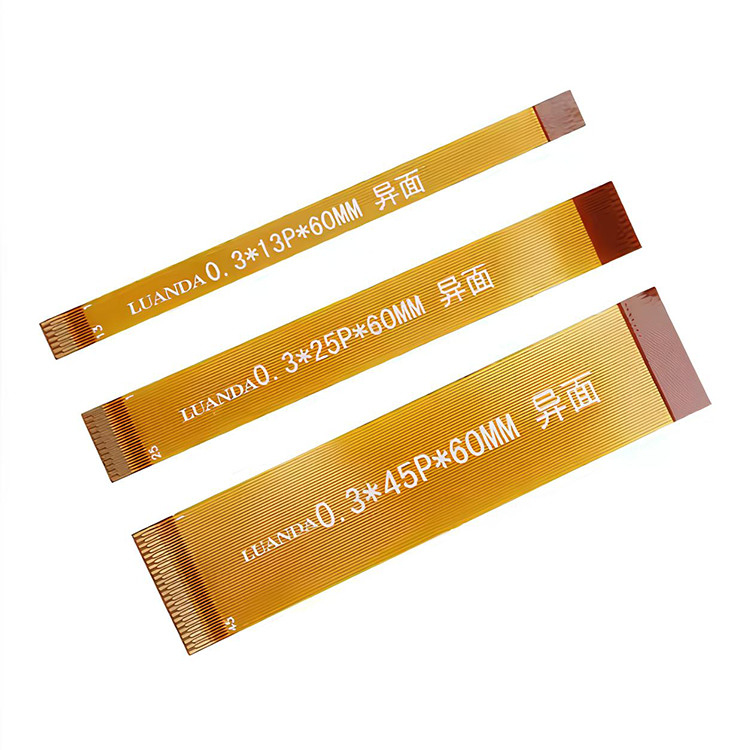

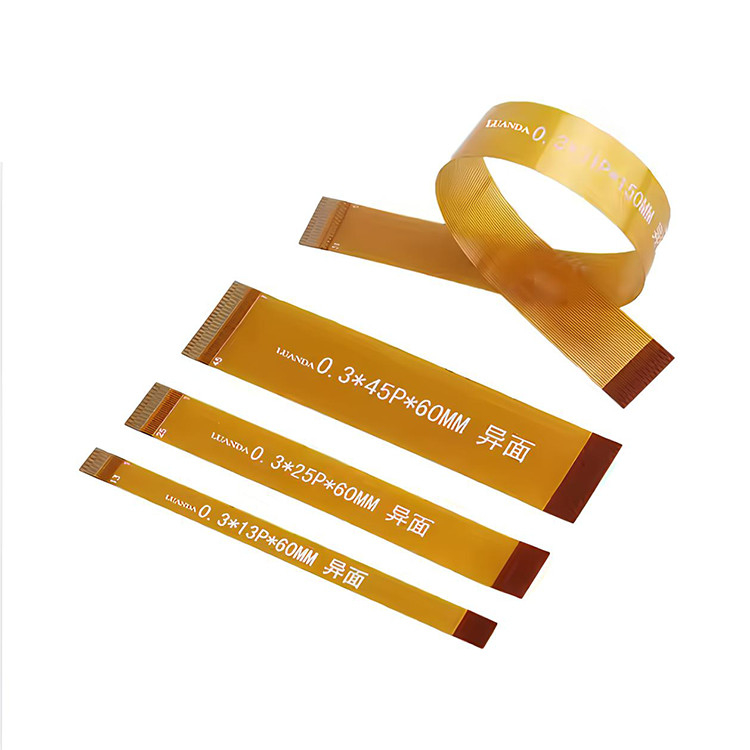

FPC 0.3mmピッチ LVDS MIPI LCDケーブル 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P フレクス回路板 0FPC 0.3mmピッチ LVDS MIPI LCDケーブル 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P フレクス回路板 1

私たちの利点:


1品質管理:ほとんどの製品にはUL CE ROHS,証明書があります. ISO9001:2008.
2低MOQ: 5pcs/10pcs/20pcs/50pcs,異なるアイテムに依存しています.
3迅速な配達時間 2~15日 間に合う配達
4良質な販売後のサービス:我々は短時間で技術サポートまたは返品サービスを提供することができます.
5. 1 年間の保証.
6OEM/ODMサービス
7楽しめるでしょう
•100%の製品品質保護
•100%のタイムリー輸送保護
保証金に対する支払いの保護は100%です


FAQ:
Q: 試料はもらえますか?
A: はい,サンプル注文は品質チェックと市場テストのために利用可能で,それは貨物収集の支払いになります.


Q: 配達時間は?
A: サンプルを出すのに通常約1~3日かかります.

通常は3~7日ほどかかります.


Q: 支払期間は何ですか?
A: 通常,Paypal,T/Tを主な支払い条件として受け入れ,他の支払いも交渉できます.


Q: 品質の問題ですか?
A: 品質の問題や質問がある場合は,技術サポートまたは返品サービスを提供することができます.


A: 他にどんな保証がありますか?

• Q顧客に最高の販売後のサービスを提供するために1対1の販売後のサービスを提供するプロを持っています.

A:どう連絡する?

• Q:下記に問い合わせの詳細を送信し,クリックしてください "今すぐ送る!"無料のサンプルと最高の価格があなたを待っています,あなたが私たちのウェブで製品を見つけることができない場合,あなたは,また私たちに問い合わせを送信することができます,失敗しても同じ商品を 良い量で良い価格で手に入れる
